風淋室一種清潔設備，主要應用于電子廠、制藥廠、食品廠，對進出的人員以及物品進行清潔。

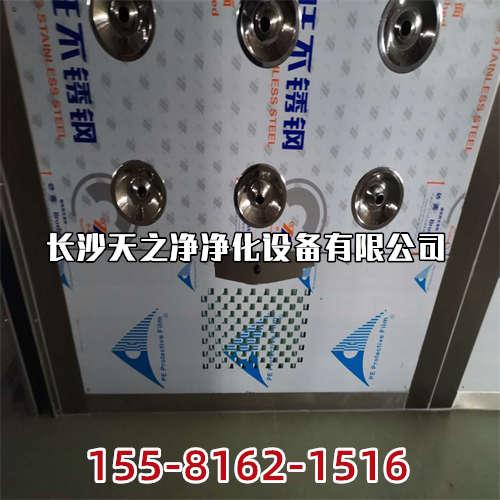

現有的風淋室通常為一間帶門的封閉的小房間，在風淋室內設有出風裝置和回風裝置;用戶進入風淋室內后，出風裝置通過向室內吹風以清潔用戶或物體，再由回風裝置將灰塵除去。

用戶站在風淋設備內后，鞋底與風淋室底部接觸，出風裝置的風無法從鞋底流通，導致用戶鞋底常常清理不干凈。

實用新型內容

本實用新型提供一種吹淋風淋室，其可對用戶鞋底進行清潔，加強風淋室的清潔效果。

本實用新型的上述目的是通過以下技術方案得以實現的：

一種吹淋風淋室，包括站立內室，以及設于站立內室內壁的出風裝置和回風裝置，所述站立內室底部設有空心的站立箱，所述站立箱連通于回風裝置，所述站立箱頂部設有吸塵孔;所述站立箱內還設有通過連動組件自轉的毛刷，所述毛刷帶毛的端部略伸出吸塵孔。

通過采用上述技術方案，用戶進入站立內室后，腳底對準吸塵孔，自轉的毛刷可對鞋底進行清掃，而后清掃的灰塵隨室內流通的風進入到回風裝置內，從而其可對用戶鞋底進行清潔，加強風淋室的清潔效果。

進一步的，所述連動組件為固設于站立箱內的電機、齒輪組;所述齒輪組包括設于電機輸出端的主動輪，以及從動輪，所述從動輪頂面設有插座，所述毛刷插在插座上。

通過采用上述技術方案，啟動電機，通過齒輪組的傳動作用，可使插在從動輪上的毛刷轉動。

進一步的，所述插座內為三棱柱形插孔，所述毛刷遠離帶毛的一端設有插銷，所述插銷形狀為與插孔匹配的三棱柱形。

通過采用上述技術方案，三棱柱形可使毛刷在周向上固定于插座，可使毛刷能有效自轉。

進一步的，所述毛刷帶毛的端部呈外凸的弧面，所述弧面伸出吸塵孔。

通過采用上述技術方案，可使毛刷能有效接觸用戶鞋底。

進一步的，所述插座上插孔孔底和插銷底部設有相互吸附的磁石。

通過采用上述技術方案，磁石可使毛刷在軸向上固定在插座上。

進一步的，所述吸塵孔設有兩處。

通過采用上述技術方案，可分別或同時對兩個鞋底進行清潔。

進一步的，所述吸塵孔為腰圓形，所述毛刷設有多個，并沿吸塵孔長軸方向排布。

通過采用上述技術方案，可增大鞋底的清潔面積，有利于加快清潔速率。

綜上所述，本實用新型的有益效果為：自轉的毛刷可對鞋底進行清掃，而后清掃的灰塵隨室內流通的風進入到回風裝置內，從而其可對用戶鞋底進行清潔，加強風淋室的清潔效果。

附圖說明

圖1是本實用新型的結構示意圖;

圖2是圖1中站立箱的結構示意圖(剖視表示);

圖3是圖2中毛刷的結構示意圖。

圖中，1、站立內室;2、站立箱;21、吸塵孔;3、毛刷;31、毛端;32、插銷;4、連動組件;41、電機;42、主動輪;43、從動輪;431、插座。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

參照圖1，為本實用新型提供一種吹淋風淋室，包括站立內室1，以及設于站立內室1內壁的出風裝置和回風裝置，站立內室1底部設有空心的站立箱2，站立箱2與回風裝置相連通;

結合圖1和圖2，在站立箱2頂部設有吸塵孔21，吸塵孔21設有兩處，且均呈腰圓形設置，并且兩個吸塵孔21長軸平行，吸塵孔21的長軸長為15cm、短軸長為6cm(小于女性的35號鞋碼);站立箱2內還設有通過連動組件4自轉的毛刷3，結合圖3，毛刷3分為兩部分：一是外形呈三棱柱狀的插銷32，在插銷32頂面上設有插孔;二是固設于插孔內的毛端31，毛端31自然狀態的縱截面呈扇形狀;毛端31頂部的弧形面伸出吸塵孔21布置，并且毛刷3設有三個，沿吸塵孔21長軸方向排布。

結合圖2，上述中的連動組件4包括固設于站立箱2內的電機41、齒輪組;齒輪組包括設于電機41輸出端的主動輪42，以及三個從動輪43，這四個齒輪依次嚙合;從動輪43設于吸塵孔21下方，并沿吸塵孔21長軸排布，并轉動設于站立箱2內，從動輪43頂面中心焊接有插座431，插座431內設有三棱柱狀的孔，插銷32與這個孔匹配，并且在插座431的孔孔底和插銷32遠離毛端31的一側均粘接有相互吸附的磁石。

本實用新型的實施原理為：用戶進入站立內室1后，站在站立箱2上的吸塵孔21上方，使腳底對準吸塵孔21;啟動電機41，通過齒輪組的傳動作用，使插在從動輪43上的毛刷3轉動，可對鞋底進行清掃，清掃的灰塵隨室內流通的風進入到回風裝置內;從而其可對用戶鞋底進行清潔，加強風淋室的清潔效果。

本具體實施方式的實施例均為本實用新型的較佳實施例，并非依次限制本實用新型的保護范圍，故：凡依本實用新型的結構、形狀、原理所做的等效變化，均應涵蓋與本實用新型的保護范圍之內。
